Армопояс мансардного этажа

Правильный армопояс на мансардном этаже

Вопрос задал: andrey22

День добрый. Подскажите, пожалуйста, как правильно обустроить армопояс на мансардном этаже? Дом из газобетона, толщина 400 мм. Крыша металлочерепица, потолок на втором этаже – деревянные балки. На первом этаже армопояс будет выполнен по всем правилам.План второго этажа прилагаю. Суть вопроса в том, что для заливки “цельного горизонтального” армопояса по всему периметру мешают окна по обоим фронтонам. А опасение- не разойдутся ли стены от нагрузки крыши, если армопоям будет “разорван” в местах окон (на плане они показаны зелеными цифрами 4 и 5, и на противоположной стороне тоже 2 окна)? Либо есть другие решения для этого?

5 лет назад

ElenaRudenkaya (эксперт Builderclub)

Добрый день. Отвечу сегодня в течении дня.

ответить

5 лет назад

ElenaRudenkaya (эксперт Builderclub)

Вы не могли бы прислать фасад с фронтоном. Если я все правильно понимаю, у Вас часть окон находится на стене, часть – на мансарде. Здесь может быть 2 варианта исполнения армопояса. Для точного ответа нужен вид сбоку дома.

ответить

5 лет назад

andrey22

ответить

5 лет назад

andrey22

Вот по 2 окна на втором этаже со стороны входа и с противоположной стороны- о них речь. Армопояс идет по “низким” стенам, заходит на эти стены с окнами и как-бы “упирается” в окна. Т.е. как будто 2 армопояса буквами “П” смотрят “ножками” друг на друга, упираясь в окна, но не замыкаясь в один цельным пояс по всему периметру. Думал поднимать их под углом по фронтону на уровень НАД окнами, но делается ли так?

ответить

5 лет назад

ElenaRudenkaya (эксперт Builderclub)

Еще раз, добрый день.

Покажите, где Вы планируете сделать первый армопояс? Какой толщины Вы планируете делать фронтоны? Какая высота этажа первого и второго по проекту? Есть ли чердак, так как я вижу чердачное окно на картинке?

Скажу сразу, армопояс должен быть сплошным по всем несущим стенам дома, разрывать его нельзя. Поэтому я сейчас уточняю все нюансы, чтобы понять как обойтись без него, если нельзя поднять выше окна на втором этаже. По нормам, между окном и полом должно быть неменее 800 мм. По картинке, такое впеяатление, что окна стоят на полу.

Вообще, Вы выбрали очень неудачное расположение окон и крышу будет сложно перекрывать на пол стены.

ответить

5 лет назад

andrey22

Первый армопояс- на высоте 2,8 м от уровня пола первого этажа (14 рядов газобетона по 200 мм), в следующем последнем ряду и будет армопояс. Далее плита перекрытия 220 мм. Фронтоны, как и все стены- газобетон 400 мм UDK. На втором этаже высота “низкой” стены 1,2м, а высота основного потолка- 2,8 м. Чердак- над этим потолком. Окна на высоте 800 мм (в крайнем случае будет 700 мм).

ответить

5 лет назад

ElenaRudenkaya (эксперт Builderclub)

Тогда, в этом случае, мы не будем выполнять 2-й армопояс, так как даже ломанный получиться неправильный. Да и делать второй можно было бы только сразу под окнами, но смысла в этом нет, так как расстояние от одного армопояса до другого был бы 700-800 мм. Поэтому в данном случае, раз такой проект крыши, тогда стены должны быть толщиной 400 мм по всей высоте дома перевязанные армирующей сеткой через каждые 2 ряда. Обычно фронтоны делаются в пол блока, но с такой высотой фронтона Вам нужно делать его в целый блок.

ответить

5 лет назад

andrey22

Может это глупый вопрос, но все же, для общего развития- а ломаный армопояс разве не лучше, чем вообще его отсутствие? Знаю просто случай из практики, когда крыша “раздавила” стены в стороны. У ребят потом много головной боли было с частичным исправлением этой проблемы. Вот и я переживаю, чтоб не было подобного.

ответить

5 лет назад

ElenaRudenkaya (эксперт Builderclub)

Дело в том, что у Вас один армопояс будет, он будет достаточно рядом от крыши, но понесет все распределяющие нагрузки и от крыши, и от перекрытий 2-х этажей. Поэтому его можно сделать один, но помассивнее, то есть, взять например продольную арматуру диаметром 14 мм в 2 прута 2 ряда, а поперечную взять 10-ку и сделать шаг не 45 см, а 30 см.

Если Вы переживаете по поводу одного, тогда лучше делать не ломанный, а второй армопояс сразу под окнами. А функцию распределенной нагрузки от крыши выполнит мауэрлат. Но наши конструктора говорят, что одного достаточно армопояса между этажами и мауэрлата сверху под крышу, главное, армировать кладку через каждые 2 ряда юлоков.

А вообще, мое мнение, лучше выполнить проект, где окна будут все-таки не пересекаться с армопоясом, а крыша ляжет на нормальный армированный армопояс. То есть, параметры крыши лучше изменить. Особенно, это важно при порывах ветра, такого рода крыши легко срывает сильным ветром. Все-таки когда мауэрлат анкериться в армопояс, врезаються и закрепляются стропила, тогда более надежно все получается. Так как у Вас дом из блоков, а не из кирпича, это небольшой минус. Блоки мягче. Хотя армирование через каждые 2 ряда будет достаточно хорошее решение по повышению прочности конструкции.

Ломанный армопояс очень сложно армировать правильно, на словах это описать сложно. Я когда-то давала такую схему одному нашему подписчику. Изучив ее, он сразу же отказался от такой идеи. Тем более, когда строители понятия не имеют как это выполнить.

Я Вам его конечно приложу. Там идея понятна, просто случай немного другой, но армирование будет такое же и у Вас. Они там лестницу обходили армопоясом. Внизу показана схема точек приваривания арматуры, а также нахлест должен быть неменьше 10 диаметров рабочей арматуры, то есть, если у Вас продольная арматура диаметром 12 мм, тогда нахлест нужен неменее 120 мм в местах наложения. Схема:

ответить

5 лет назад

andrey22

Вот еще нашел одно мнение в простораз инета, скажите- не “половинчатое” ли оно?

“Якщо боїтеся розривів і хочете перестрахуватись додатково – заведіть монолітні пояси частково на стіни фронтонів – аж вплоть до вікон – можна ще додатково пришити пояс до кладкі десятком шпильок (шпилькі заганяються у кладку на 50-60 см – а верхні частини їх переварюються і заливаються у пояс). Якщо таке розтріскування і відбувається – то у зоні 1-1,5 метри від опорної стіни мурлату – підстрахуйте цю зону – і все буде добре. Щоб будинок тріснув по центру – це треба щоб у нього бомба попала”

ответить

5 лет назад

andrey22

Получится что-то типа этого:

ответить

5 лет назад

andrey22

Что-то Ваше последнее сообщение как будто обрезано по правой стороне- часть его не “влазит”.

ответить

5 лет назад

ElenaRudenkaya (эксперт Builderclub)

Даже не знаю почему у Вас невидно часть текста, скажу нашим админам, чтобы посмотрели. У меня виден весь текст полностью.

А по поводу Вашего вопроса наше мнение такое:

Армированным монолитным поясом назвать данную конструкцию никак нельзя. Это просто монолитные участки, которые делают для восприятия больших вертикальных нагрузок, а не горизонтальных. Задача армопояса и мауэрлата разгружать горизонтальные нагрузки. Мауэрлата в Вашем случае будет достаточно, главное, его правильно выполнить. Скорее всего, то что Вы прислали, это монолитные участки для восприятия усиленной вертикальной нагрузки от крыши из каменной черепицы. Ваша крыша будет не столь тяжелой, она из металлочерепицы. В Вашем случае, такую технологию можно применить, но смысла в ней особо никакого нет. Армирование арматурной сеткой будет вполне достаточно. Крыша у Вас будет раскрепляться мауэрлатом. Ранее в строительстве вообще не использовали монолитные пояса, хотя конечно с нынешним качеством материалов это стало необходимо.

Еще не соглашусь, что анкеровка кладки – это хорошо. Установка анкеров и высверливание под них отверстий в кладке, сильно ослабляет кладку и разрушает блок. Так что анкерами лучше не пришпиливать.

Можете залить просто монолитные участки с армированием для перестраховки и выравнивания уровня кладки, без анкеровки. Хуже Вы не сделаете, выполнив данные монолитные участки, но полностью заменить работу армопояса, они не смогут.

ответить

5 лет назад

andrey22

Сегодня уже отображается нормально, то, видимо, подглючиввало что-то.

По поясу всё понял, спасибо. Остановлюсь, наверное, на том варианте, что Вы присылали в предыдущем сообщении- ломаном, обойду окно сверху или снизу, с разваркой, как Вы показали на схеме.

Все о строительстве мансарды своими руками

Постройка мансардного этажа возможна как во время строительства самого дома, так и после, если эти действия небыли запланированы изначально. В обоих случаях, мансарда своими руками — этот хороший способ получить дополнительное жилое пространство.

Если же построить наружную лестницу на этаж, то получится отдельное помещение для второй семьи. В статье вы ознакомитесь с поэтапным строительством мансарды «с нуля», а также с технологией достройки ее на готовый дом.

Комплексное строительство мансардного этажа

Под словом «комплексное» подразумевается, что постройка мансарды будет вестись в процессе строительства самого дома, и сразу включается в его план. А при расчете фундамента учитывается дополнительная нагрузка на него в виде мансардного этажа. Итак, стены строения выведены на нужную высоту, перекрытия выполнены. Можно приступать к возведению мансардного этажа.

Мансардный этаж: аттиковая стена

Строим аттиковую стену, если она запланирована. Материал для нее используется тот же, который использовался для строительства несущих стен. Высоту для жилой мансарды делаем от 80см до1,3м. Она обеспечивает удобное использование мансардных окон, а кроме того, под стеной хорошо встанет кровать или письменный стол.

Устройство мансардного этажа с аттиковыми стенами

С аттиковой стеной, как правило, делается монтаж мансарды с простой двускатной крышей, как на схеме вверху. В случае изготовления четырехскатной ломаной крыши такие стены можно не строить. Конструкция обеспечивает высоту потолка мансарды, необходимую для комфортного использования помещения.

Каркасная мансарда своими руками: стройка ведется из дерева, нет необходимости в присоединении аттиковых стен

Армирующая обвязка стен мансардного этажа

Теперь необходимо выполнить армирующую обвязку стен. Ее монтаж обязателен вне зависимости от того, выкладывали мы аттиковые стены или нет. Это обеспечит прочность конструкции из газобетона или из кирпича, не даст ей расползаться в стороны. Также, за счет обвязки этажа будет крепиться мауэрлат, на котором, в свою очередь, мы будет строиться стропильная система крыши мансарды.

Армирующая обвязка делается монолитная, и идет неразрывно по всему периметру стен. Собирается она из продольных прутов арматуры, перехваченных хомутами. На рисунке ниже вы можете увидеть, как выглядит эта конструкция. Расстояние между продольными прутами может варьироваться в зависимости от толщины стен.

Как построить мансарду: устройство армопояса в поперечном сечении

Устраиваем несъемную опалубку для обвязки. Для этого используем или U-образные блоки, как в верхней части рисунка, или, если стены кирпичные, делаем сборную опалубку. Оба варианта вы можете рассмотреть на фото.

Мансарда своими руками: фото укладки каркаса армопояса в опалубку из пеноблоков

Когда каркас обвязки будет уложен в опалубку, устанавливаем в него шпильки или анкера с резьбой и гайкой для последующей установки мауэрлата. Шпильки необходимо брать диаметром от 12мм, расстояние между ними делается 1,0м.

Устройство мансарды: армирующий пояс залит бетоном, снаружи видны анкера

Заливаем каркас бетоном и дожидаемся полного его застывания, после чего будет можно продолжить стройку.

Надстройка мансардного этажа: на аттиковой стене установлен армопояс с утеплителем

Теперь строим фронтоны. Они могут быть как с окнами, так и без них – в этом случае оконные проемы делаются в мансардной крыше. После этого можно приступать к монтажу мауэрлатов. На фото вы видите стройку мансардного этажа своими руками с возведением аттиковых стен.

Мансарда своими руками, фото сделано на этапе возведения фронтонов

Мансарда своими руками: видео содержит полезную информацию, которую стоит изучить перед началом строительства.

Монтаж мауэрлата

Мауэрлат изготавливается из бруса сечением от 150 мм. Если нет брусьев необходимой длины, то выполняем соединение нескольких коротких при помощи анкеров. В брусьях высверливаем отверстия под анкера, которые мы заранее установили в армопоясе мансардного этажа.

Укладываем на армопояс слой влагоизоляции. Для этой цели подойдет нарезанный на ленты рубероид. Материал укладывается внахлест и сплавляются. Теперь укладываем мауэрлат так, чтобы анкера вошли в сделанные для них отверстия, сверху затягиваем все болтами. Оставляем конструкцию выстаиваться двое-трое суток, затем подтягиваем болты еще раз. На рисунке внизу изображена схема крепления мауэрлата к армопоясу мансардного этажа.

Конструкция мансарды: монтаж мауэрлатной рамы

Если дом построен из бревна, то монтажа мауэрлата не потребуется, стропила будут упираться в верхние бревна несущих стен.

Как правильно пристроить мансардный этаж: упор стропил на бревно несущей стены

Строительство мансарды своими руками: видео крепления мауэрлата.

Теперь, когда завершен монтаж мауэрлата, можно приступать к постройке и утеплению мансардной крыши, укладке теплоизоляции на фронтоны и стены и отделочным работам.

Делаем надстройку мансардного этажа

Постройка мансарды, незапланированной ранее, доставит вам определенные хлопоты: тут и само строительство, и получение разрешения на него. Однако итог сполна оправдает затраченные усилия. Не смотря на некоторые временные и финансовые затраты, строительство мансарды своими руками будет выгоднее, нежели приобретение отдельного дома или квартиры.

Важно: до того, как делать мансарду на старый дом, в котором она не была запланирована, необходимо предварительно выяснить, возможно ли это. Пристройка увеличит нагрузку на стены и фундамент дома, и для оценки их несущей способности придется вызвать специалиста, который произведет необходимые расчеты для стройки

Строительные работы на мансардном этаже

После того, как будут получены все разрешения для надстройки и сделан ее чертеж, можно приступать к стройке. Прежде всего, нам нужно разобрать кровлю и старую стропильную систему, а затем фронтоны этажа. Последние разбираются из-за того, что нам нужно будет увеличить их в высоту.

Поднятие фронтонов должно осуществляться на высоту мауэрлата, — примерно два кирпича, либо на высоту аттиковой стены, если таковая будет возводиться. На рисунке видно, как это будет выглядеть. Как вариант, каменные фронтоны можно заменить сип-панелями, так вы уменьшите нагрузку на фундамент и стены.

Строим мансарду своими руками: поднятие фронтонов

Следующий момент надстройки незапланированного мансардного этажа, это монтаж мауэрлата. Если мы строим мансарду с аттиковой стеной, то дальнейшие действия можно производить по технологии, описанной выше для комплексного строительства. В случае, если эта стена строиться не будет, то мауэрлаты крепить придется при помощи скоб и деревянных пробок. На рисунке ниже вы можете рассмотреть, как можно это сделать.

Как сделать мансарду своими руками: крепление мауэрлатов при помощи скоб

Армированный пояс на мансардном этаже

Армированным поясом называется железобетонный слой, который укладывается вдоль внешних стен постройки по всему периметру

Смена температур и наличие подземных вод приводят к неравномерной усадке стен. Кроме этого, на стены оказывают влияние ветровые нагрузки. Все это ведет к деформации, которая проявляется в той или иной степени. Одним из строений, которое поддается таким нагрузкам, является мансарда. Чтобы повысить уровень ее прочности и сопротивляемости, основание мансарды оборудуют армированным поясом.

Что такое армопояс и его назначение

Армирующим поясом принято называть железобетонную конструкцию, которая установлена по всему периметру стены. Он имеет и другие названия: армопояс, железобетонный или разгрузочный армопояс, сейсмический пояс.

Пример армирующего пояса

Армопояс обязательно должен быть замкнутым и ни в коем случае не прерываться по длине.

Есть ли необходимость установки такой конструкции или же можно обойтись без нее? Некоторые материалы, которые используются при строительстве стен, не обладают необходимой прочностью и легко подвержены деформациям. К таким материалам можно отнести газосиликатные и силикатные блоки, шлакоблочные материалы и другие. Монтаж стен здания из таких материалов предполагает установку армированного пояса под мансардный этаж. Он используется в качестве перегородки между крышей и стенами здания. Возведение этого пояса имеет следующие позитивные стороны:

При обустройстве мансардного этажа встает задача соединения деревянных частей крыши со стенами. Нормативными документами запрещается соединение анкерными или крепежными элементами строительных материалов с низкой степенью прочности. Это повлечет множественные местные нагрузки, которые могут привести к разрушениям. Чтобы не допустить этого, устанавливают армированную конструкцию.
Армированная система на верхний этаж несет разгрузочную функцию и придает жесткость всему строению. При ее наличии стены будут испытывать небольшую и равномерную вертикальную нагрузку.
Сводит к минимуму погрешности строительства, исправляя усадку и перекосы строения.
Вследствие заливки выравнивается уровень стены. Это дает возможность после застывания бетона проводить монтаж мауэрлата на идеальную горизонтальную поверхность.

Армопояс. Опалубка и армирование.

Мауэрлат и необходимость армирования под ним

Мауэрлатом называется часть стропильной системы, которая держит крышу. Мауэрлат монтируется по всему несущему контуру мансардного этажа и является основой всей стропильной системы. Монтаж мауэрлата проводится непосредственно на армопояс. В таком варианте мауэрлат приобретает большую жесткость. Кроме этого, он выполняет роль перегородки и служит соединительным элементом между крышей и стенами здания.

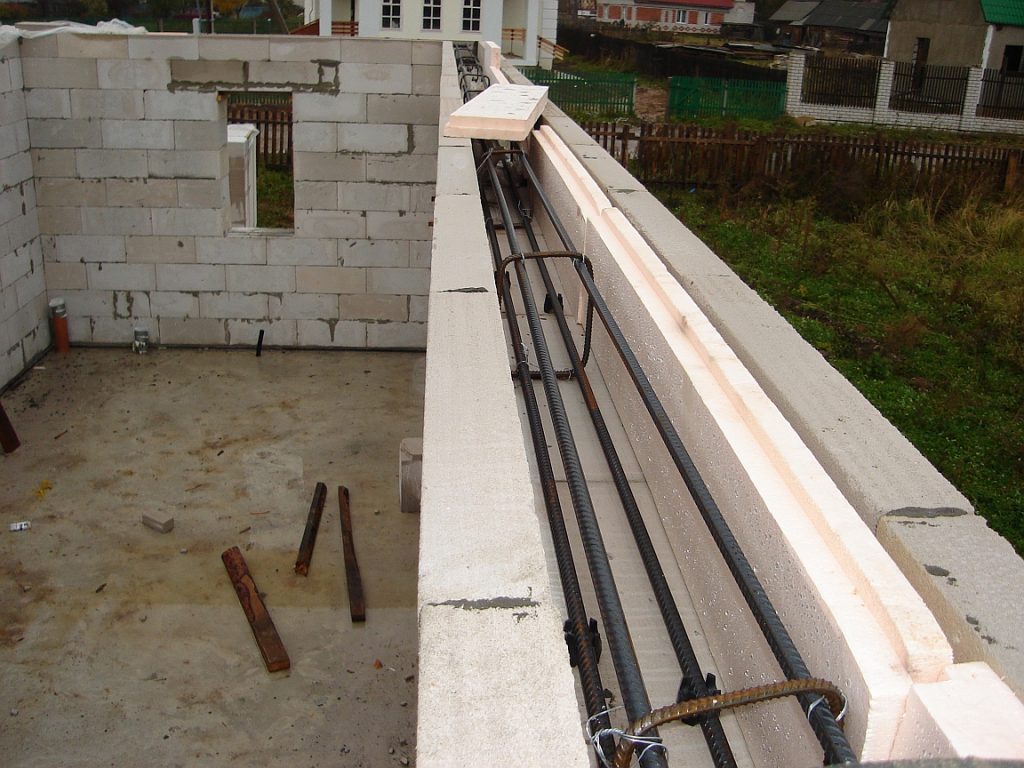

Армопояс под мауэрлат

Армопояс под мауэрлат делается под балками кровли для крепления бруса крышной конструкции с помощью анкерных болтов.

Кровельная конструкция, кроме мауэрлата, состоит из множества элементов. Все они опираются на стены и создают различную нагрузку, которая может меняться от места установки этих элементов. Армирующий пояс делает ее равномерной. Для этого обязательным условием является его оборудование по всему периметру стены. Армированная конструкция должна быть непрерывной и выполненной в соответствии со строительными нормами. Если это требование будет нарушено, то мансардный этаж не будет достаточно надежен.

Армопояс под мауэрлат

Габариты армированной конструкции

Возведение основы под мауэрлат должно проводиться по всей длине стены с запасом, чтобы его толщина соответствовала толщине стен, на которые будет проводиться его монтаж. В любом случае, размер армирующей системы в сечении не должен быть меньше, чем 0.25х0.25 м. Если монтаж стен из газобетона, то верхний ряд рекомендуется выложить блоками, которые имеют U-образный вид. Эти блоки послужат опалубкой для армированной системы. Если стены выполнены из другого материала, то необходимо сделать опалубку из дерева.

Армирование из U блоков

Расчет и установка опалубки

Конструкция опалубки придаст форму будущему армированному поясу. Его расчет производится еще на этапе строительства, а установка осуществляется после окончания постройки стен. При установке опалубки необходимо учесть, чтобы ее верхний край был несколько выше, чем высота армированной системы. Продольная часть пояса должна иметь минимум 4 арматурных прута, с диаметром не менее 10 мм каждый. Эти прутья должны соединяться между собой при помощи проволоки или арматуры не чаще, чем через 0.25 м. Соединительный элемент должен быть в сечении не менее 0.6 мм.

Сооружение армированного каркаса

Опалубка в поперечнике может иметь форму квадрата или прямоугольника. При заливке бетона в опалубку, необходимо учесть, что расположение продольной арматуры должно находиться в глубине бетона на расстоянии не менее 5 см от внешней стенки армированной системы. По бокам это можно урегулировать, установив арматурный каркас. Для того, чтобы добиться нужной величины в нижней части пояса, можно установить подпорки из ломаного кирпича нужной высоты.

После того, как опалубка установлена, необходимо ее закрепить. Сделать это можно следующим образом:

вертикальные стороны крепятся жестко между собой при помощи штырей. Штыри с внешней стороны фиксируются болтами;
крепеж проводится с использованием диагональной распорки. Одна сторона крепится на боковое ограждение, обратная монтируется в горизонтальную плоскость;
используется опалубка, изготовленная промышленным способом, с резьбовыми шпильками.

Фиксацию опалубки болтами и резьбовыми шпильками провести несложно. Для этого необходимо:

в материале для опалубки сделать сквозные отверстия для установки пластмассовой трубки. Диаметр таких отверстий должен соответствовать диаметру трубки;
установив пластмассовую трубку, необходимо сквозь обе стороны опалубки и трубку пропустить шпильку с резьбой;
на шпильку с обеих сторон необходимо установить шайбы и затянуть стороны гайками;
после застывания бетона гайки, шайбы и резьбовые шпильки можно снять. Вынимать пластмассовые трубки нет необходимости.

Монтаж крепежных элементов мауэрлата

После того, как смонтированы перегородки опалубки, необходимо сделать расчет и установку элементов крепления, которые будут удерживать мауэрлат. Чаще всего это выполняется с применением резьбовых шпилек, которые с помощью вязальной проволоки, крепятся к металлической арматуре, расположенной внутри опалубки. Затем помощью сварочного агрегата привариваются. Диаметр шпильки должен быть не менее 10 мм. Длина шпильки должна превышать толщину мауэрлата на 20-30 мм. Отверстие под шпильку необходимо сделать в том месте мауэрлата, на которое не будут опираться стропила, в идеале – по центру между стропилами. При этом шаг отверстий должен быть около 1 метра. Для этого необходимо перед установкой провести правильный расчет мест, которые будут просверливаться под крепежную шпильку. Шпилька должна быть с усиленной гайкой и прокладочной шайбой.

Строительные хитрости. Самый быстрый монтаж шпилек.

Самый быстрый монтаж шпилек

Заполнение пояса бетоном

Заполнять армопояс под мансардный этаж необходимо цементно-щебневым раствором с добавлением песка. Его можно приготовить своими руками, применяя следующий расчет:

бетон (марка не ниже М200) – 1 часть;
щебень – 4.5 части;
промытый песок – 3 части.

После заливки пояса мансардного этажа в бетоне будут воздушные пузыри или полости. Эти пустоты оказывают негативное влияние на прочность конструкции. Для того, чтобы их удалить, желательно использовать вибратор. Если он отсутствует, то удалить воздух можно при помощи подручных инструментов. Используя арматуру, черенок от лопаты или другой подручный инструмент необходимо по всему периметру заливки этажа сделать проколы в бетоне. Этим способом будет выведен воздух из бетона, а сам бетон будет быстрее застывать и станет прочнее.

Монолитный пояс под плиты перекрытия

Оборудуя на мансардном этаже армопояс, важно учесть следующее. Заливка должна проводиться один раз, пока бетонная смесь не застыла. Если расчет по количеству бетона на этаж был сделан неверно, то необходимо с помощью перегородки провести отсекание бетонной жидкости. Проводится отсекание только вертикально. В качестве перегородки применяют такие материалы, как кирпич, блок, плотная фанера или лист ДСП. Перегородки необходимо приготовить заранее. Когда будет готова следующая порция бетона для этажа, перегородки необходимо удалить, обильно смочить водой затвердевшую часть армированной конструкции и продолжить заливку.

Если погода теплая и влажность в пределах нормы, то через 2-3 дня опалубку можно демонтировать и заняться установкой мауэрлата.

Заливка армопояса дома из газоблоков

Установка мауэрлата

Монтаж мауэрлата на мансардном этаже проводится после полного застывания бетона и удаления всех подсобных элементов. При необходимости, можно еще раз проверить расчет отверстий в мауэрлате. Если он верный, то основа стропильной конструкции этажа легко сядет на крепежные шпильки. В случае, когда расчет сделан с ошибками, есть возможность их исправить.

Крепление мауэрлат

Перед тем, как проводить посадку мауэрлата, брус, из которого он изготовлен, должен быть обработан специальными жидкостями. Эти жидкости должны иметь водоотталкивающие и противопожарные характеристики, защищать древесину от насекомых и грызунов, чтобы обезопасить материал от гниения и древесного грибка.

Соединение частей мауэрлата между собой осуществляется последовательно встык, с применением косого прируба или прямого замка, без перегородки. На верхний этаж установка конструкции проводится на заранее вмонтированные в армопояс шпильки в подготовленные в мауэрлате отверстия. Когда основа стропильной системы посажена на место, необходимо на шпильки накинуть прокладочные шайбы и затянуть гайки. Во избежание последующего раскручивания гаек, рекомендуется установить контргайки. Торчащий остаток шпильки желательно отрезать при помощи ножовки по металлу или болгарки. Перед посадкой мауэрлата пространство между ним и бетоном необходимо укрыть слоем рубероида.

Крепление мауэрлата

Вывод

Мансарда зачастую используется как жилой этаж. Армопояс, установленный под мансардный этаж выполненный по всем правилам и с учетом строительных норм, сделает стропильную систему надежной и устойчивой, а само помещение будет теплым и уютным.

Армопояс. Часть 1. Под какими стенами и перегородками нужен армопояс и зачем.

Армопояс. Часть 2. Конструктив армопояса, утепление и другое

Ксения Скворцова. Главный редактор. Автор.
Планирование и распределение обязанностей в команде контент-производства, работа с текстами.
Образование: Харьковская Государственная Академия Культуры, специальность «Культуролог. Преподаватель истории и теории культуры». Опыт работы в копирайтинге: С 2010 года по настоящий момент. Редактор: с 2016 года.

Строительство мансарды своими руками: выбор материалов и конструкции

Мансарда своими руками переделанная из чердачного этажа сегодня совсем не редкость. А при возведении новых домов жилые помещения под крышей организуются почти всегда. И не удивительно, ведь это дает нам дополнительные метры, которые обходятся дешевле, чем если бы делалась надстройка полноценного этажа.

Сегодня мы поговорим о том, как сделать мансарду, если она изначально включена в проект строения. Также затронем тему перестройки крыши в уже готовом доме и организации там жилого помещения.

Строительство мансарды, изначально включенной в проект дома

Если конструкция мансарды уже присутствует в проекте строительства дома, ваша задача существенно облегчается. Ведь все бумаги собраны, смета и чертежи сделаны, а подготовительные работы не требуются. Остается только техническая часть.

Нужно ли надстраивать аттиковые стены?

Строительство мансарды своими руками может делаться с аттиковыми стенами и без них. Тут все зависит от того, какого типа будет крыша. Если она ломаная, четырехскатная, то дополнительного поднятия боковых стен этажа не понадобится – роль аттика сыграют скаты, которые в этом случае идут под большим углом к земле. Потолок же получается высоким, более 200 см, а помещение – удобным для планировки и последующей эксплуатации.

Двускатные крыши в большинстве случаев образуют низкий потолок и большое количество пространства под стенами этажа, которое невозможно использовать рационально. Поэтому тут лучше поднять крышу за счет строительства аттиков – потолок сделается выше, а площадь под скатами станет пригодной для организации спального места, системы хранения, рабочего места и т. д. Высота аттиковой стены может быть от 80 до 130 см – тут все зависит от ваших потребностей и бюджета. В редких случаях надстройку этажа делают на 200-210 см.

Как построить мансарду: высота аттиковых стен

Создание армопояса

Стропильная система, из-за своего веса, оказывает очень большое давление на этаж. При этом направлено оно не строго вниз, а вниз и в стороны. То есть стропила распирают стены дома. Чтобы избежать разрушения всей постройки используется технология кругового армирования, идущего по периметру всего этажа. В результате происходит стягивание стен, оказывается сопротивление распирающему действию стропильной системы.

Количество армирующих поясов этажа может изменяться в зависимости от материала, из которого изготовлен дом. Так, деревянное или кирпичное строение опоясывается только подин раз, — непосредственно под мауэрлат. Дома из газобетона требуют двойного армопояса. Первый идет сразу по плитам перекрытий этажа, а второй уже под мауэрлат.

Мансарда своими руками: фото с отмеченным положением армопоясов

Варианты создания армопояса для строительства этажа мансарды

Всего есть два способа: с несъемной и со съемной опалубкой. Первый делается при строительстве на доме из пеноблоков. Для этих целей существуют специальные U-образные блоки, которыми выкладывается следующий ряд после завершения строительства аттиковой стены этажа. В образовавшийся каркас в дальнейшем укладывается арматура и заливается цементный раствор.

Строим мансарду своими руками: применение U-образных блоков в качестве несъемной опалубки

Для устройства мансарды на домах из кирпича используют сборную опалубку из досок. Делается она из любых отходов пиломатериалов, подходящих по размерам. Со внутренней стороны обязательно прокладываем слой утеплителя, например, экструдированного пенополистирола. От арматуры до слоя утеплителя должно быть расстояние не менее 3,5 см. Чтобы его соблюсти можно использовать специальные пластиковые ограничители.

Как сделать мансарду своими руками: съемная опалубка

Важно осуществить правильное формирование углов в арматурном поясе этажа. Оно может быть сделано с Г-образным хомутом либо с нахлестами и лапкой. Схема расположения элементов приведена на рисунке ниже. На этом же этапе нужно сделать присоединение шпилек к опалубке — на них в дальнейшем будет крепиться мауэрлат. Их выставляем строго вертикально, с расстоянием в 1 метр и прикручиваем вязальной проволокой. Применять здесь сварку нельзя. Это правило, кстати, распространяется и на арматуру для круговой стяжки при строительстве мансардного этажа своими руками.

Один из этапов монтажа мансарды – правильная сборка арматурного пояса этажа

Сборка мауэрлата

Мауэрлат – это брус сечением в 150-200 мм, на который опирается вся стропильная система крыши. Соединение мауэрлата с армопоясом происходит посредством шпилек, ранее забетонированных в последнем. Они проходят сквозь брус и затягиваются гайками с шайбами. Перед монтажом по всему периметру армопояса этажа расстилаем полосу влагозащитной мембраны, а древесину мауэрлата пропитываем антисептическим составом.

Затяжка бруса должна производиться в несколько приемов, так как древесина имеет свойство усыхать и, в следствие этого, уменьшаться в объемах. Первая затяжка делается при монтаже конструкции, а затем с промежутком в двое суток – еще два раза. Так вы сможете добиться жесткого крепления, которое не «поплывет» через некоторое время. Далее можно переходить к монтажу и утеплению крыши.

Как строится мансарда своими руками: видео рассказывает о монтаже мауэрлата.

Пристройка мансардного этажа к старому дому

Для постройки мансарды над домом, в котором этот уровень не был запланирован, придется выполнить действия отличные от тех, что описаны в предыдущем разделе.

Общие моменты

Так как надстройка мансардного этажа не была изначально включена в проект дома, то в его конструкцию последнего придется внести некоторые изменения. А именно:

Выложить аттиковые стене, если запланировано строительство ломанной мансардной крыши.
Достроить фронтоны на высоту мауэрлата + аттиковых стен, если они будут.
Пробить оконные проемы во фронтонах – если в этом есть необходимость.

Обратите внимание: все работы должны быть предварительно одобрены соответствующими инстанциями. Если пристроить мансардный этаж, то существенно увеличится нагрузка на фундамент и стены. Специалисты должны выяснить, какой вес не будет опасным для здания.

Достройка на каркасе из металла

Подготовительные и строительные работы

Перед началом строительства мансарды нам необходимо:

Разобрать кровлю и стропильную систему. Это лучше делать минимум вчетвером.
Разобрать фронтоны.
Снять старый мауэрлат с этажа. Брусья, даже если форма крыши изменяться не будет, повторно лучше не использовать. Исключение – дома, построенные не более 3 лет назад.

Далее идет строительство аттиковых стен и фронтонов на этаже. К высоте последних не забываем прибавить толщину мауэрлата. Далее – монтаж армопояса. Это делается так же, как описано в предыдущем разделе. После набора кладкой полной прочности можно приступать к креплению мауэрлата и строительству крыши.

Строительство мансарды своими руками: видео с описанием расчетов для работ.

Строим мансарду своими руками: каркасная конструкция

Как правильно сделать армопояс на мансарде

День добрый. Подскажите, пожалуйста, как правильно обустроить армопояс на мансардном этаже? Дом из газобетона, толщина 400 мм. Крыша металлочерепица, потолок на втором этаже — деревянные балки. На первом этаже армопояс будет выполнен по всем правилам.План второго этажа прилагаю. Суть вопроса в том, что для заливки «цельного горизонтального» армопояса по всему периметру мешают окна по обоим фронтонам. А опасение- не разойдутся ли стены от нагрузки крыши, если армопоям будет «разорван» в местах окон (на плане они показаны зелеными цифрами 4 и 5, и на противоположной стороне тоже 2 окна)? Либо есть другие решения для этого?

Добрый день. Отвечу сегодня в течении дня.

Вы не могли бы прислать фасад с фронтоном. Если я все правильно понимаю, у Вас часть окон находится на стене, часть — на мансарде. Здесь может быть 2 варианта исполнения армопояса. Для точного ответа нужен вид сбоку дома.

Вот по 2 окна на втором этаже со стороны входа и с противоположной стороны- о них речь. Армопояс идет по «низким» стенам, заходит на эти стены с окнами и как-бы «упирается» в окна. Т.е. как будто 2 армопояса буквами «П» смотрят «ножками» друг на друга, упираясь в окна, но не замыкаясь в один цельным пояс по всему периметру. Думал поднимать их под углом по фронтону на уровень НАД окнами, но делается ли так?

Вообще, Вы выбрали очень неудачное расположение окон и крышу будет сложно перекрывать на пол стены.

Первый армопояс- на высоте 2,8 м от уровня пола первого этажа (14 рядов газобетона по 200 мм), в следующем последнем ряду и будет армопояс. Далее плита перекрытия 220 мм. Фронтоны, как и все стены- газобетон 400 мм UDK. На втором этаже высота «низкой» стены 1,2м, а высота основного потолка- 2,8 м. Чердак- над этим потолком. Окна на высоте 800 мм (в крайнем случае будет 700 мм).

Может это глупый вопрос, но все же, для общего развития- а ломаный армопояс разве не лучше, чем вообще его отсутствие? Знаю просто случай из практики, когда крыша «раздавила» стены в стороны. У ребят потом много головной боли было с частичным исправлением этой проблемы. Вот и я переживаю, чтоб не было подобного.

Вот еще нашел одно мнение в простораз инета, скажите- не «половинчатое» ли оно?

«Якщо боїтеся розривів і хочете перестрахуватись додатково — заведіть монолітні пояси частково на стіни фронтонів — аж вплоть до вікон — можна ще додатково пришити пояс до кладкі десятком шпильок (шпилькі заганяються у кладку на 50-60 см — а верхні частини їх переварюються і заливаються у пояс). Якщо таке розтріскування і відбувається — то у зоні 1-1,5 метри від опорної стіни мурлату — підстрахуйте цю зону — і все буде добре. Щоб будинок тріснув по центру — це треба щоб у нього бомба попала»

Устройство мансардного этажа с аттиковыми стенами

Как построить мансарду: устройство армопояса в поперечном сечении

Мансарда своими руками: фото укладки каркаса армопояса в опалубку из пеноблоков

Устройство мансарды: армирующий пояс залит бетоном, снаружи видны анкера

Заливаем каркас бетоном и дожидаемся полного его застывания, после чего будет можно продолжить стройку.

Надстройка мансардного этажа: на аттиковой стене установлен армопояс с утеплителем

Мансарда своими руками, фото сделано на этапе возведения фронтонов

Конструкция мансарды: монтаж мауэрлатной рамы

Как правильно пристроить мансардный этаж: упор стропил на бревно несущей стены

Строительство мансарды своими руками: видео крепления мауэрлата.

Строим мансарду своими руками: поднятие фронтонов

Как сделать мансарду своими руками: крепление мауэрлатов при помощи скоб

Читать еще: Как проверить диагональ крыши?

Оценка статьи:

Загрузка...

Оставить комментарий

Армопояс мансардного этажа

Правильный армопояс на мансардном этаже

Комментарии

Все о строительстве мансарды своими руками

Комплексное строительство мансардного этажа

Мансардный этаж: аттиковая стена

Армирующая обвязка стен мансардного этажа

Монтаж мауэрлата

Делаем надстройку мансардного этажа

Строительные работы на мансардном этаже

Армированный пояс на мансардном этаже

Что такое армопояс и его назначение

Мауэрлат и необходимость армирования под ним

Габариты армированной конструкции

Расчет и установка опалубки

Монтаж крепежных элементов мауэрлата

Заполнение пояса бетоном

Установка мауэрлата

Вывод

Строительство мансарды своими руками: выбор материалов и конструкции

Строительство мансарды, изначально включенной в проект дома

Нужно ли надстраивать аттиковые стены?

Создание армопояса

Варианты создания армопояса для строительства этажа мансарды

Сборка мауэрлата

Пристройка мансардного этажа к старому дому

Общие моменты

Подготовительные и строительные работы

Как правильно сделать армопояс на мансарде
