Соединение стропил с мауэрлатом

Способы крепления стропила к мауэрлату: основные способы и схемы крепления стропильных ног

Стропила – самая существенная часть кровельного скелета. Ноги стропил передают распор на мауэрлат и несущие стены дома. От чего же зависит качество всей стропильной системы и крыши в целом? Специалисты напоминают, что надежность любой кровельной конструкции будет зависеть, в первую очередь, от качества крепления стропила к мауэрлату. Какие принципы и особенности этого процесса должен знать каждый начинающий строитель и как крепить стропила к мауэрлату своими руками, вы узнаете прямо сейчас.

Крепление стропил к мауэрлату: немного «матчасти»

Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:

Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами. Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла. Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.

Виды опорных узлов по уровню жесткости

Опорные узлы — места, в которых стропила крепится к элементам крыши:

В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:

  • Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
  • Соединение первой степени подвижности – балка может вращаться по кругу.
  • Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
  • Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.

Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.

О типах крепежа стропилин к основе

Поговорим о современных крепежных элементах. Для прочности и долговечности опорных узлов используются разнообразные металлические крепления: держатели балок, равносторонние, крепежные, анкерные, усиленные уголки, пластины, опоры, профиля, соединители, анкера и пр. Все эти запчасти сделаны из качественного металла. Для динамических узлов (1,2 и 3 типа) используют ползуны, уголки и перфорированные пластины. Для жесткого крепления применяют стационарные соединители, анкера и уголки.

Такие крепежи для стропильной системы используют чаще всего:

Для самостоятельного монтажа, более других, подходят перфорированные крепления, так как они имеют много отверстий для саморезов и болтов.

Жесткие или подвижные соединения: что выбрать

Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут быть разной степени подвижности: от «0» до «3». Нулевая степень – это жесткие крепления, которые исключают любые изменения положения балок.

Жесткие соединения: когда они необходимы

Мауэрлат устанавливают тогда, когда необходимо передать распорную нагрузку от стропил на несущие стены. Это делается, в основном, в домах из кирпича, панелей и блоков. Деформацию и усушку кровли в данном случае стараются исключить, чтобы не допустить изменения нагрузки на опорные стены. Здесь и появляется необходимость неподвижного соединения стропильной системы с мауэрлатом.

Неподвижные узлы, закрепляемые с запилом

Многие специалисты рекомендуют делать соответствующе запилы в месте крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов. Эти запилы должны плотно стыковаться с мауэрлатом. Дополнительно такие узлы укрепляются болтами, анкерами и металлическими пластинами:

Или же длинными саморезами:

И еще один важный момент: размер запила бруска не должен превышать 1/3 его сечения. В противном случае стропильная система может потерять свои несущие способности:

Жесткие узлы без заруба стропил

Способ крепления с помощью подшивного бруска используется в наслонных стропильных системах. Стропилина срезается по шаблону и скашивается (для придания крыше нужного уклона) в месте прилегания к мауэрлату. Изнутри такие стропила усиливаются опорными брусками и укрепляются уголками с двух сторон к раме основы:

Еще один вариант не стыкового узла – жесткое крепление стропил, усиленное брусьями-накладками с обеих сторон. Две доски длиной не менее метра окаймляют каждую стропильную ногу. Один конец таких опор срезается под углом, который соответствует наклону ската крыши (в том числе, стропилин). Доски крепятся срезом к мауэрлату с помощью длинных болтов и усиленных стальных уголков. Брусья крепятся по заранее размеченным местам, сначала по одному. Затем вплотную к накладкам с одной стороны монтируются сами стропила, которые сразу укрепляются такой же накладкой с другой стороны. Есть вариант установки сразу двух брусьев-накладок, а после, стропил, но этот способ используют реже, так как он требует более точных расчетов.

Когда нужно делать подвижные соединения?

Вот мы и подошли к динамичным опорным узлам – соединениям, которые могут менять свое положение. Для чего это нужно? Вспоминаем физические свойства материалов – многие из них дают усушку либо набухание. В первую очередь, это касается зданий из чистого дерева – бруса, сруба и пр. Натуральная древесина обязательно дает усадку, благодаря которой ваша крыша может не только деформироваться, но и разрушиться основательно. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять скользящие крепления стропильных ног с мауэрлатом (либо верхним венцом сруба).

Обязательное условие при установке скользящих узлов – опора стропильной рамы на прочный коньковый брус. Так как опорные нижние узлы динамичные, то максимальная жесткость должна быть достигнута на коньке кровли. Верхние края стропил подпиливаются для плотного соединения между собой и коньковым брусом, соединяются и усиливаются ригелями, металлическими лентами, пластинами и уголками. Лучше соединять с венцом сруба уже закрепленный в коньке стропильный элемент.

Что представляет собой скользящее крепление?

Подвижное соединение выполняется с помощью установления скользящих креплений, называемых «салазки» или «ползуны». Такой узел предусматривает определенную свободу стропильных ног, что позволяет предотвратить деформацию кровельной системы после естественной усадки деревянных строений:

Вот какие виды скользящих опор бывают:

Делать ли запил на стропилах, если дом из бруса: альтернативное мнение эксперта

Я предлагаю все-таки запиливать, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск искривления стропил, во-вторых — уменьшается «мостик холода», в третьих – уменьшается касательное давление на мауэрлат (верхний брус сруба) и в-четвертых — упрощается утепление крыши в дальнейшем. Недостаток такого способа — при запиле верхнего венца балки уменьшается высота конька, поэтому, если в будущем планируется поднятие высоты потолка, следует предусмотреть на 1 венец больше. Но! Такие схемы годятся только для домов из дерева, так как в кирпичных и бетонных строениях мауэрлат должен быть целым, чтобы сохранить несущие качества.

Как правильно закрепить стропила к балкам?

В простых домах, в основном каркасных, мауэрлат может быть и упразднен. В этом случае стропила крепятся к балкам перекрытия. Самый надежный вариант сборки такой системы – подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительного ригеля и нижней затяжки. Для прочности фермы усиливают центральными балками и подкосами:

Балки перекрытия укладываются в таком направлении, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, сквозными болтами, шпильками и усиливается пластинами и металлическими уголками.

Возможен вариант крепления стропильных ног прямо на балку, которая и будет дополнительно выполнять функции затяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:

  1. Соединение стропил с балкой двойным зубом – запилы выполняются на балке и скосе стропильной ноги (по два стыковых заруба на каждой).
  2. Крепление болтом и хомутом. Может предусматриваться сквозное крепление, но если доски имеют большое сечение, делаются врубки и детали соединяются длинными болтами.

Крепление стропила к мауэрлату: поэтапное описание

Для примера опишем процесс жесткого крепления соединений стропила к мауэрлату на простой двускатной крыше.

I. Подготовка мауэрлата и стропил к работе

На этом этапе необходимо выпилить стропильные ноги заданной длины и произвести разметку их шага на основе. Оптимальная длина шага стропильных ног – 60-200 см. Также следует точно определить угол наклона стропил.

Мастер-класс по монтажу мауэрлата:

II. Создание запила

Выполняем запил на каждой стропильной ноге для плотного соединения с основой. Для усиления прочности можно предусмотреть дополнительный заруб на раме либо стропилине и установить упорный брус под каждую стропильную ногу.

III. Установка стропил на мауэрлат

Накладывать стропилины нужно аккуратно, чтобы не повредить остальные элементы здания (окна, стены и пр.). Заводим доски срезом на балки и опираем их на коньковый брус. Сначала устанавливаем крайние стропильные ноги, между которыми нужно протянуть нитку для выравнивания всех остальных стропилин.

IV. Крепление каждого стропила к мауэрлату

Теперь, когда все фермы установлены на свои места, нужно прочно закрепить опорные узлы. Используем для этого несколько из предложенных выше креплений:

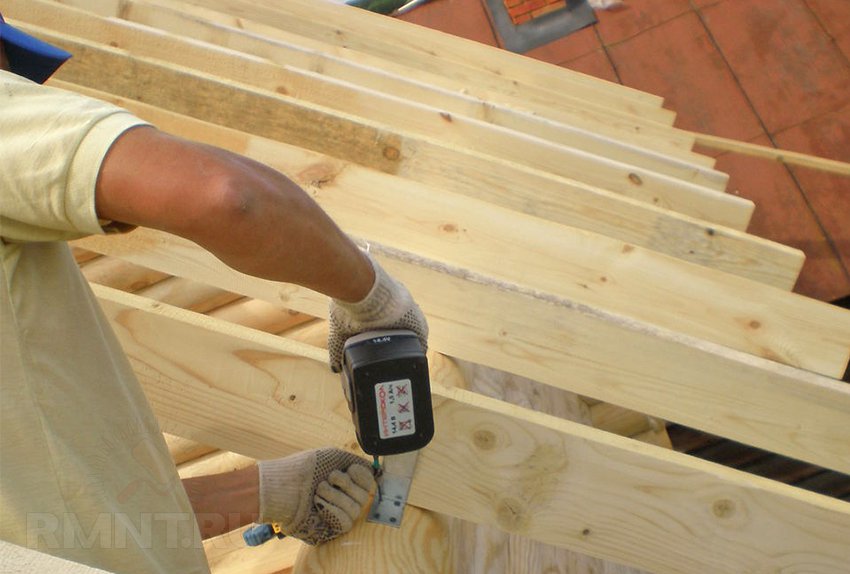

  • Гвозди + стальные уголки по левой и правой стороне стыков между доской и основанием.
  • Сквозные болты или шпильки + опорный брус под укос стропилины.
  • Анкера или болты + уголки или стальные пластины и пр.

Усилить крепление помогут две накладные доски с обеих сторон стропильной ноги, установленные на заранее размеченных местах мауэрлата. Также можно использовать проволочное крепление, как усилитель прочности соединений. Для этого нужно подготовить стальную проволочную скрутку из 2-3 проволок. Ее длины должно хватить на обвитие стропильной ноги в месте стыка с мауэрлатом и закрепления концов скрутки на металлическом костыле. В качестве костыля можно взять длинный стальной болт, который монтируется в стену на 30-40 см ниже мауэрлата, строго под опорным узлом.

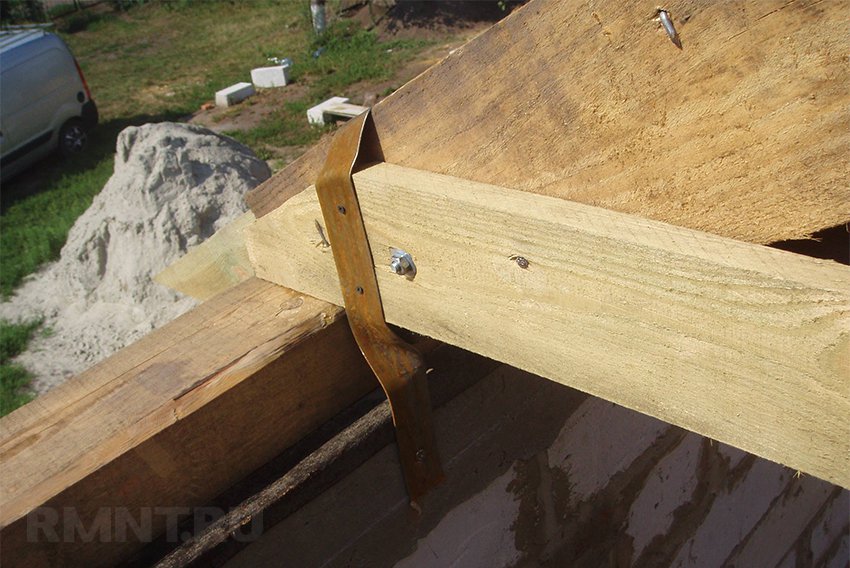

Также рассмотрим один из дедовских способов — крепление скобами:

И в завершение предлагаем посмотреть видеоролик:

В чем секрет качества стропильной системы: три главных правила мастера

  • Качественный пиломатериал – полдела на пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучков.
  • Точность измерений, запилов и однородность положения креплений – не менее важный момент. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить шаблон для выполнения срезов и зарубок.
  • Запилы на мауэрлате – потеря несущих функций основы на 50% и выше. Процент снижения прочности зависит от глубины зарубок.
Читать еще:  Тарифная система оплаты труда работников: виды, доплаты, примеры расчета

Когда стропильная система готова, приходит очередь монтажа обрешетки, утепления и настила кровельного материала. Но это уже другая интересная тема, о которой мы обязательно расскажем в следующей статье. А пока, желаем вам добротных материалов, легкой работы и хороших помощников!

Крепление стропил к мауэрлату: способы соединений

Стропила представляют собой основные несущие конструктивные элементы крыши. Правильное и надежное крепление стропил к мауэрлату позволяет исключить риск деформации и обрушения кровли под собственным весом и внешними нагрузками.

Основные крепежные элементы

Чтобы установить стропильные ноги на мауэрлат и прочно закрепить их, применяются различные виды врубок (врезок) и металлический стропильный крепеж:

  • проволочные стяжки;
  • уголки;
  • пластины;
  • кронштейны WB;
  • уголок КР;
  • крепежные элементы LK;
  • саморезы;
  • гвозди;
  • перфорированная монтажная лета ТМ;
  • болты, шпильки в комплекте с гайками и шайбами.

Соединение стропил и мауэрлата может выполняться с использованием кронштейнов. В этом случае не производится врезка в стропилине, таким образом, данный ключевой элемент конструкции не ослабляется. Кронштейны для монтажа изготавливаются из стали толщиной 0,2 мм с антикоррозийным цинковым покрытием. К деревянному брусу и стропилине кронштейны крепятся саморезами, гвоздями или анкерными болтами.

Крепежные элементы LК позволяют крепить стропилину к мауэрлату, а также соединять другие элементы системы. При монтаже данного крепежа не используются анкерные болты.

Применение перфорированной монтажной ленты позволяет усилить узел соединения. Перфорированная лента делает более прочным соединение стропил с мауэрлатом, не ослабляет несущие конструкции, так как не нарушает их целостности. Для ее установки требуются саморезы или гвозди.

Уголок КР и его модификации – широко востребованный крепежный элемент стропильной системы. Применяется при необходимости надежно установить стропильные ноги на мауэрлат. Уголок добавляет прочности узлам соединения, повышает несущие характеристики конструкции, исключает смещение стропилин под высокими эксплуатационными нагрузками. Уголок не требуется врезать в деревянные элементы стропильной системы, он монтируется саморезами либо ершенными гвоздями (снабженными специальными выступами).

Металлический крепеж для стропильной системы должен быть изготовлен из качественного материала с надежной антикоррозийной защитой – это гарантирует его прочность и долговечность.

В каких случаях требуется мауэрлат?

Мауэрлат нередко называют фундаментом крыши. Эта конструкция, выполненная из бревна или бруса, позволяет не только надежно закрепить стропила, но и обеспечить равномерную передачу нагрузки на стены и фундамент сооружения.

При строительстве домов из бруса или бревна роль опоры для стропил выполняет верхняя обвязка стен, установка дополнительных конструкций не требуется.

Для сооружений, стены которых выполнены из штучных материалов (кирпича, пенобетонных или газобетонных блоков и т.д.), установка мауэрлата необходима. Это связано с тем, что стены данного типа плохо справляются с точечными, нераспределенными нагрузками. Кроме того, блоки из вспененного материала недостаточно прочны для надежной фиксации стропильной системы – крепеж под нагрузкой может быть вырван из блока. Таким образом, требуется монтаж мауэрлата.

Чтобы деревянный брус, уложенный на продольных стенах здания или по всему периметру (зависит от типа крыши) было прочно крепить к основанию, рекомендуется предварительно создать армированный бетонный пояс в верхней части стен. В монолитную балку высотой 200 мм и шириной, совпадающей с шириной стены, вмуровывается крепеж для опорного бруса. Это анкерные болты либо шпильки диаметром от 14 мм, расположенные строго вертикально. Чтобы исключить вероятность их вырывания из бетона под высокой нагрузкой, нижние концы шпилек или болтов следует загнуть. Закладной крепеж располагается с шагом не более 1,5 м.

Применение шпилек диаметром менее 14 мм может привести к деформации крепежа под нагрузками.

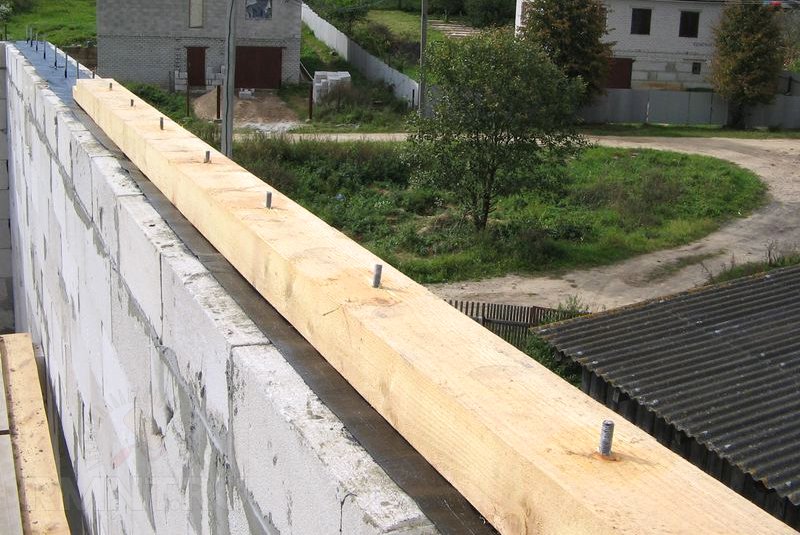

В брусе, из которого монтируется мауэрлат, следует выполнить отверстия, соответствующие расположению шпилек. Брус надевается на шпильки, на свободный резьбовой конец крепежа надеваются шайбы и навинчиваются гайки. Данная технология позволяет надежно закрепить основание крыши на стене.

Перед монтажом бруса требуется уложить гидроизоляционный слой, чтобы предупредить порчу древесины под воздействием влаги.

Принципы крепления стропил к мауэрлату

Монтаж стропил на опорный брус может требоваться при создании распорных и безраспорных стропильных конструкций. Установка наслонных или висячих стропил на мауэрлат выполняется при помощи жесткого или скользящего соединения. В зависимости от особенностей конструкции, выбираются способы крепления стропил к мауэрлату.

Врубку рекомендуется выполнять в стропильной ноге, а не на мауэрлате, чтобы избежать ослабления его несущей способности.

Жесткое соединение подразумевает полное исключение смещения элементов относительно друг друга, отсутствие таких воздействий, как сдвиг, кручение, изгиб. Необходимая жесткость соединения обеспечивается, если стропила к мауэрлату крепятся уголками с опорным бруском, либо в стропильной ноге выполняется специальный вырез «седло». Место выреза в стропиле дополнительно закрепляется саморезами, гвоздями, скобами, болтами. Кроме того, необходимо выполнить проволочную скрутку, которая соединяет узел крепления стропила с мауэрлатом и анкер, вмонтированный в стену.

При строительстве крыш деревянных домов применяется специальный крепежный элемент («салазки»), который позволяет выполнить скользящее соединение. Узел крепления стропил к мауэрлату с определенной степенью свободы стропил дает возможность избежать деформации кровли при усадке дома из бруса или бревна.

Установка стропил с применением уголка

Выбирая, как крепить стропила к мауэрлату, необходимо исходить из конструктивных особенностей крыши. Если речь идет не о деревянных постройках, то сочленение должно быть жестким.

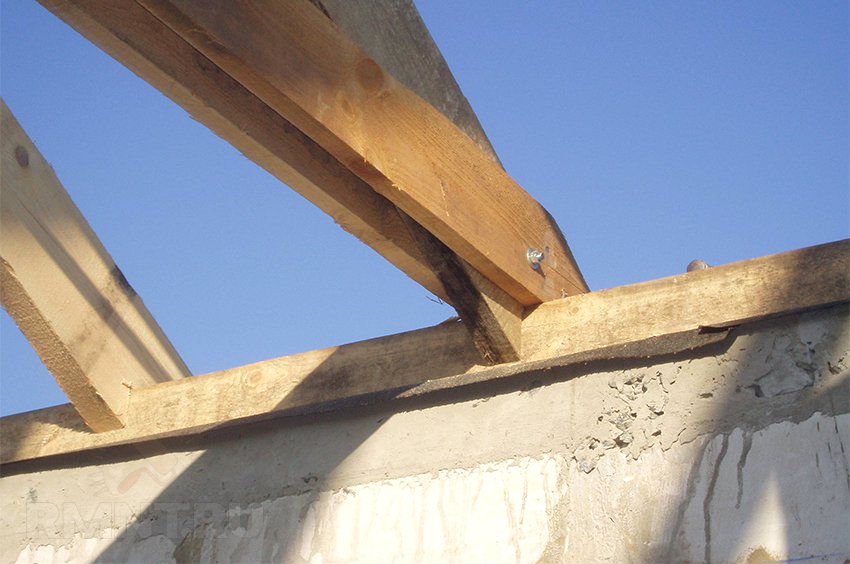

Если установка стропила выполняется с вырезкой «седла», то технология работ следующая:

  • в стропильной ноге выполняется вырез таким образом, чтобы горизонтальной частью стропилину можно было установить на деревянный брус, при этом угол наклона стропильной ноги должен соответствовать углу наклона ската;
  • стропилина фиксируется тремя гвоздями, два из которых вбиваются с обеих сторон стропильной ноги под углом (внутри мауэрлата должно произойти скрещивание), а третий гвоздь вбивается вертикально сверху;
  • дополнительно узел крепления фиксируется скобами, проволокой-катанкой.

Такое крепление стропил к мауэрлату обеспечивает необходимую жесткость и прочность узла.

Достаточно распространенной технологией является монтаж стропил с использованием металлического уголка и подшивного бруса. Крепятся стропила следующим образом:

  • стропильная нога зарезается под необходимым углом, чтобы обеспечить заданный проектом наклон ската кровли;
  • по краю мауэрлата монтируется подшивной брус, длина которого составляет около 1 метра, стропило жестко упирается в него по линии давления – такая конструкция исключает сдвиг стропильной ноги под нагрузками на распор;
  • по бокам стропило следует крепить к мауэрлату при помощи металлических уголков – крепеж стропил к мауэрлату этими элементами дает возможность избежать поперечного смещения стропильной ноги;
  • готовый узел крепления дополнительно усиливается проволокой-катанкой.

Крепление стропила к мауэрлату следует выполнять, придерживаясь инструкции, с подробностями технологии работ можно ознакомиться по видео.

Стропила к деревянному опорному брусу крепятся при помощи специальных уголков. К подвидам уголка КР относятся:

  • модели КР11 и 21 (усовершенствованные КР1 и КР2) снабжены овальными отверстиями для анкеровки, что позволяет значительно снизить риск обрыва крепежного элемента при осадке здания или нагрузке конструкции;
  • модель КР5 позволяет крепить конструктивные элементы с большой несущей способностью;
  • модель КР 6 (усиленный уголок) изготавливается из стали 3 мм, имеет овальное отверстие для анкеровки, применяется для монтажа конструкций с большим весом.

Несущие и вспомогательные элементы деревянной стропильной конструкции также крепятся с применением монтажного уголка КМ, выполненного из перфорированной стали. К его преимуществам относится возможность крепежа саморезами и шурупами, отсутствием необходимости использовать для монтажа специальное оборудование.

Усиленный уголок KMRP применяется для соединений под углом 90°. Его использование позволяет надежно установить деревянные стропила на опорный брус. Уголок может регулироваться.

Установка стропил на мауэрлат: полезные советы

Правильная фиксация стропильных ног на мауэрлате – залог долговечности и надежности кровельной конструкции. Схема крепления стропил к мауэрлату может быть различной, но существуют общие правила монтажа:

  • важно обеспечить плотное прилегание плоскостей деревянных элементов, что требует аккуратного и точного выполнения запилов и врубок;
  • используя болтовые соединения необходимо устанавливать шайбы или металлические пластины, чтобы избежать утапливания гайки в древесину – это может привести к разрушению узла крепления.

Запрещается применение подкладок, так как со временем они деформируются, что ведет к неправильному распределению нагрузок на кровлю и влечет за собой ухудшение эксплуатационных характеристик, разрушение.

Подробно ознакомиться с тем, как правильно крепить стропила к мауэрлату, можно благодаря тематическому видео.

Как крепить стропила к мауэрлату

Важность правильного крепления стропил к мауэрлату трудно переоценить. Стропильная нога, опираясь на мауэрлат, передает всю нагрузку от кровли непосредственно на конструкцию наружной стены здания. Кроме того, это соединение должно предотвратить возможный срыв крыши от сильных ветровых нагрузок.

Крепеж

Для крепления конструкций из дерева используют крепеж, который изготавливается из листовой или профильной стали, метрический крепеж, гвозди, скобы.

Для нагельных соединений используются: болты, гвозди, стержни, когтевые шайбы.

Если диаметр гвоздя меньше 6 мм, то для мягких пород дерева их забивают без предварительного просверливания гнезда. При диаметрах больше 6 мм во избежание образования трещин в древесине под гвоздь рассверливается гнездо размером 0,9 диаметра гвоздя.

Скобы применяются только для соединения бревенчатых или брусовых элементов при отсутствии возможности раскалывания дерева. Желательно их ставить в заранее рассверленные отверстия меньшего диаметра.

Виды опор стропильной конструкции на мауэрлат

Стропила могут быть двух видов: висячие и наслонные. Это зависит от возможности их опирания на стены. Висячие стропила имеют одну точку опоры на мауэрлате, другим концом создают коньковый узел с лобовым упором двух стропил. Наслонные стропила опираются на наружную с одной стороны, а с другой — на внутреннюю стену здания. Висячие, не имея вторую точку опоры, создают распор от прогиба стропильной конструкции. Именно поэтому у них внизу делается затяжка, которая берет на себя распирающие силы.

Наслонные стропила

Наслонные стропила скрепляются непосредственно с мауэрлатом. Чаще всего для этого в стропильных ногах делается врезка. Глубина ее предусматривается менее 1/4 высоты стропил. С двух сторон они фиксируются с помощью уголков.

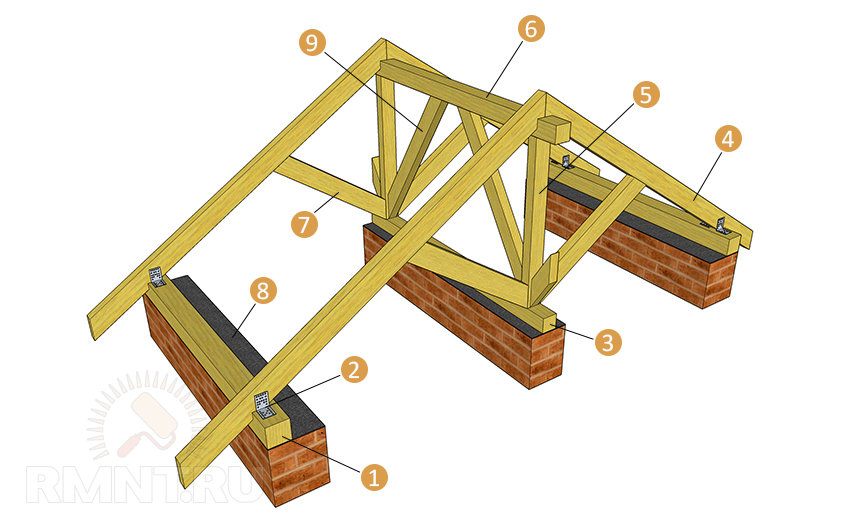

Наслонная стропильная система: 1 — мауэрлат; 2 — перфорированный уголок; 3 — лежень; 4 — стропильная нога; 5 — стойка; 6 — коньковый прогон; 7 — поперечный подкос; 8 — гидроизоляция; 9 — продольный подкос

Иногда такую фиксацию осуществляют с помощью скоб. Скобы вбиваются как в стропила, так и в мауэрлат.

Этот способ скрепления стропил и мауэрлата осуществляется с помощью держателей балки, прикрепляемых с двух сторон:

Читать еще:  Разбираемся с акцизами

Часто для увеличения жесткости соединения в стропила вбиваются три гвоздя. Один вертикально и два крест-накрест. Причем длина забитой части гвоздя должна превышать 10 диаметров гвоздя и 2 толщины элемента, который гвоздь пробивает.

Важно! Ввиду того, что лиственница легко раскалывается, соединения на гвоздях и скобах для нее применять нельзя.

Висячие стропила

Висячий вид стропил используется для зданий шириной от 6 до 12 метров. При варианте висячей стропильной ноги нагрузка от стропил передается на мауэрлат через затяжку. Здесь не ослабляется прочность стропил устройством врезки.

Висячая стропильная система: 1 — мауэрлат; 2 — затяжка; 3 — перфорированный уголок; 4 — ригель; 5 — коньковый прогон; 6 — стропила; 7 — крепежные болты

Когда для создания необходимого свеса крыши не хватает длины стропильной ноги, ее обрезают на уровне мауэрлата. Свес делается с помощью небольших деревянных брусков (кобылок).

Соединение стропил с мауэрлатом в зависимости от материала и конструкции стены

Конструкция стен, как и материал, из которого они сделаны, непосредственно влияют на способ скрепления стропил с мауэрлатом.

Кирпичные стены

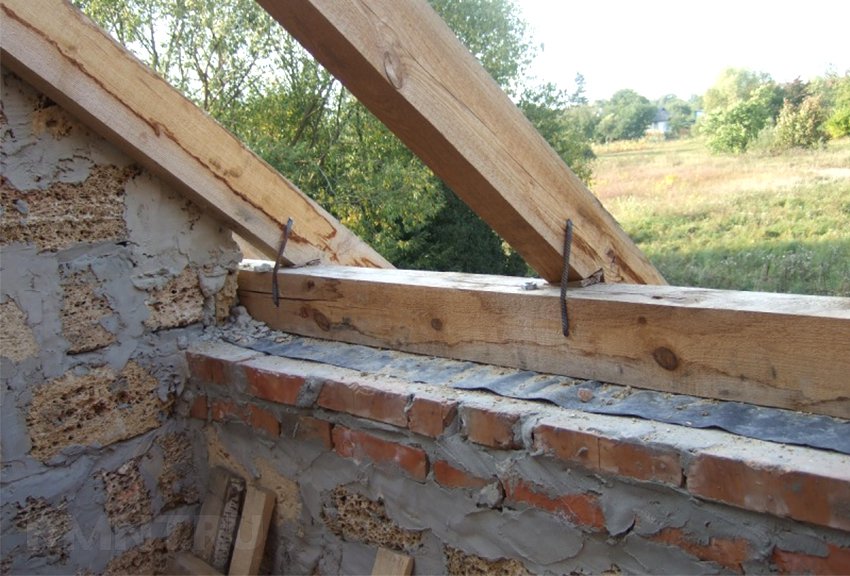

В кирпичных стенах крепление стропильных ног к мауэрлату происходит с помощью уголков, скоб, гвоздей и т. д.

Для защиты от срыва крыши в ветреную погоду стропильные ноги через одну закрепляются в стене с помощью скрутки (Ø 2–3 мм) из 2–3 проволок к костылю. Металлический костыль заделывается заранее в кладку на 200–300 мм ниже мауэрлата. Все детали крыши из дерева, касающиеся кирпичной кладки, следует защитить от влаги гидроизоляционными прокладками в 2 слоя (рубероид, гидроизол и т. д.).

Важно! Нельзя полностью закладывать кирпичом или заделывать раствором зазоры между деревянными элементами опор стропил и кирпичными стенами. Они должны быть открыты, но защищены от увлажнения.

Деревянные стены

Существенное отличие сопряжения стропил и мауэрлата для деревянных стен состоит в необходимости определенной подвижности стропил относительно мауэрлата. Деревянный дом непосредственно после постройки дает усадку, которая может нарушить конструкцию крыши при жестком креплении деревянных элементов.

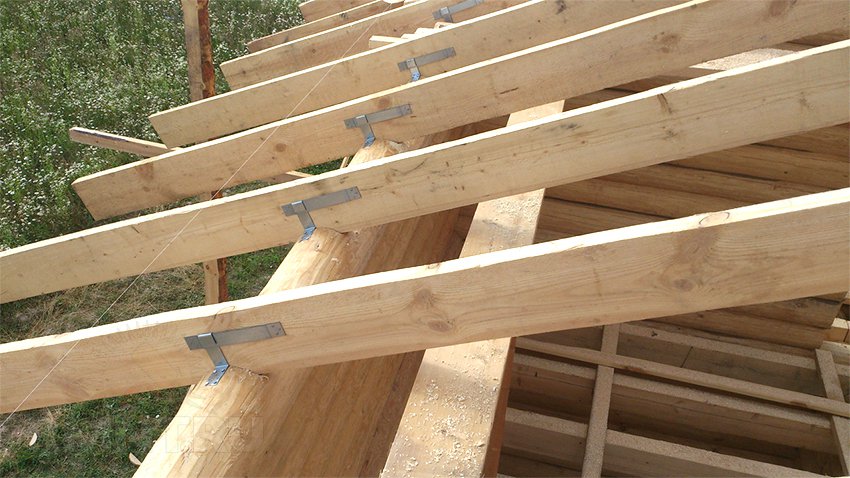

Здесь применяется подвижный тип крепления. Он позволяет стропильной ноге иметь некоторую свободу в двух направлениях. Для таких соединений применяется крепеж заводского изготовления.

От ветровых нагрузок мауэрлат защищают путем соединения его с предпоследним венцом бревенчатой стены или стены из бруса. Для этого вбивают скобы в мауэрлат и стену. В домах из бруса или бревна часто мауэрлатом служит последний венец стены.

Стены из газобетонных блоков

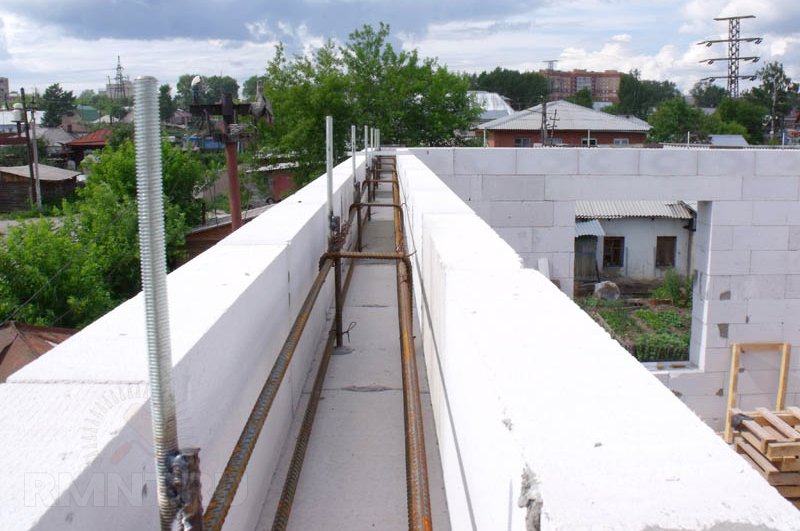

Газобетонные блоки не имеют достаточной прочности для крепления крыши к стенам. Поэтому в них делается монолитный армированный пояс, в котором закладываются металлические шпильки.

На них насаживается через предварительно просверленное отверстие мауэрлат и крепится болтом к поясу. Здесь нельзя забывать о гидроизоляции между деревом и бетоном. В остальном принцип крепления мауэрлата и стропил остается тем же.

Соединение стропил с мауэрлатом в зависимости от стропильной конструкции

Стропильная система для строительства крыши здания может иметь огромное множество вариантов. Это обеспечивается достаточно легкой обработкой дерева как строительного материала. Обобщенно можно выделить несколько видов таких систем: балки, арки, фермы и даже рамы.

В любом конкретном варианте стропильной крыши есть свои отличия в устройстве сопряжения стропил с мауэрлатом. Для зданий малых размеров (сарай, гараж, небольшой дачный домик и т. д.) можно сделать это соединение самому, руководствуясь выше перечисленными способами крепежа.

Для более ответственных зданий и сооружений производится расчет всех элементов сопряжения, включая металлический крепеж. По произведенному расчету подбирается материал, размер и количество необходимых деталей конструкции. Именно поэтому в таких случаях лучше доверить расчет конструкции специалистам.

Несколько правил для выбора способа соединения стропил с мауэрлатом

1. Стандартная влажность древесины равна 12%. Свежесрубленное дерево может иметь влажность до 100%. При усушке древесины происходит ее деформация. Если применять для стропил изделия, не достигшие стандартной влажности, в жестком соединении мауэрлата и стропил может возникнуть разрушение целостности древесины. Желательно использовать изделия стандартной влажности, а также исключить возможность увлажнения деревянных деталей путем обработки влагозащитными покрытиями.

2. Если часть стропильной ноги находится в теплом помещении, а часть в холодном, разный температурно-влажностный режим эксплуатации также влияет на работу всей конструкции крыши. В данном случае необходимо сделать дополнительную защиту в местах, где проходят стены или перекрытия от биологического повреждения древесины и воздействия на нее влаги (обработка специальными веществами). При таких условиях эксплуатации применяются стропила только прямоугольного сечения.

3. При подрезке стропильной ноги следует учитывать, что длина части, которая опирается на мауэрлат, должна быть меньше высоты стропил.

4. Место сопряжения стропил и мауэрлата в каменных наружных стенах следует утеплять, защищая от промерзания.

5. Важно, чтобы на металлических деталях соединений исключалась возможность выпадения конденсата. Если это все же происходит, то деревянную часть соприкосновения с металлом нужно защитить от увлажнения (эластичные прокладки, мастики, уплотнительные ленты, рубероид, гидроизол и т. д.).

Как выполнить крепление стропил к мауэрлату

Крепление стропил к мауэрлату является одним из самых важных соединений. От его надежности и прочности зависит срок службы конструкции кровли. Неправильно выполненное крепление может вызвать к опускание стропил и деформацию крыши. Выполнить эту работу достаточно непросто, но вполне возможно при соблюдении определенных правил.

Что такое мауэрлат и в каких случаях его нужно использовать

Мауэрлат – это основа стропильной системы крыши. Его, как правило, изготавливают из дерева. Мауэрлат монтируют на внешних стенах постройки по периметру.

Его основные функции:

  • Уменьшение распирающего усилия от кровли на стены постройки.
  • Закрепление кровельной конструкции на здании.

Мауэрлат необходим для прочного закрепления крыши постройки и предотвращения ее срыва при сильном ветре.

Его следует использовать для зданий из шлакоблока, кирпича, газобетона и пенобетона. Для зданий из этих материалов мауэрлат монтируют как отдельную конструкцию.

Следует отметить, что использовать мауэрлатный брус в каркасных домах не обязательно.

Размеры мауэрлата

Мауэрлат обычно изготавливают из деревянных бревен либо брусьев сечением 150 х 150, 150 х 100 или 80 х 180 мм. Не желательно использовать для этих целей брус больших размеров, поскольку он будет создавать лишнюю нагрузку на стены постройки. Также подъем вверх таких брусьев создаст большие трудности.

При изготовлении конструкции мауэрлата важно обеспечить ее цельность. Для этого брус скрепляют между собой в местах стыков посредством металлических пластин.

Необходимые для работы инструменты и материалы

Для изготовления мауэрлата необходимы следующие инструменты:

  • Ножовка;
  • Болгарка с насадками для резки металла и дерева;
  • Шуруповерт или дрель;
  • Уровень;
  • Рулетка;
  • Плоскогубцы и молоток;
  • Битки под саморезы и сверла.

Также может понадобиться сварочный аппарат, если закрепление мауэрлата будет осуществляться посредством вмурованных в армопояс анкерных болтов.

При изготовлении мауэрлата следует запастись следующими материалами:

  • Гвозди;
  • «Г» образные шпильки или анкерные болты.
  • Саморезы;
  • Деревянный брус;
  • Шайбы и гайки;
  • Гидроизоляционный материал (рубероид либо аналогичный материал);
  • Болты и металлические пластины.
  • Стальная проволока (в случае, если крепление будет осуществляться посредством проволоки).

Количество материалов, необходимых для сооружения мауэрлата напрямую зависит от размеров постройки.

Крепление мауэрлата

Существуют следующие способы крепления стропил к мауэрлату:

    1. Закрепление с помощью стальной проволоки. Для этого понадобится проволока диаметром от 4 до 6 миллиметров. Ее необходимо скрутить в несколько раз и заложить за 3-4 ряда до завершения кладки. Затем нужно подождать пока стена окрепнет. Далее необходимо пропустить проволоку сквозь мауэрлатный брус и скрутить ее концы. Длину проволоки нужно рассчитать таким образом, чтобы можно было скрутить ее вокруг мауэрлата, а затем прижать с стене постройки. Легкость монтажа и низкая стоимость являются главными плюсами этого крепления.

    1. Закрепление посредством анкеров. Данный способ является наиболее надежным и прочным. К металлической конструкции армопояса приваривают анкерные болты с помощью сварочного аппарата. Следует учитывать, что анкерные болты должны возвышаться над уложенным мауэрлатом не менее, чем на 30 миллиметров. Затем на стену здания устанавливается мауэрлатный брус и фиксируется анкерными болтами с шайбами и гайками. Перед установкой мауэрлата в нем необходимо просверлить отверстия под анкеры. Основной минус этого способа крепления – высокая стоимость.

  1. Закрепление с помощью шпилек, вмурованных в стену. Эти шпильки должны быть выполнены в виде буквы «Г» и содержать резьбу. Их необходимо закладывать в кладку на глубину 450 миллиметров. Шпильки должны быть выше установленного на стену мауэрлата как минимум на 30 миллиметров. После установки шпилек необходимо просверлить под них отверстия в мауэрлате. Брус мауэрлата фиксируется к стене посредством накрученных на шпильки гаек и шайб.

Перед монтажом мауэрлатного бруса необходимо выполнить укладку гидроизоляционного материала на стены постройки.

Советы по установке

При создании надежного крепления стропил к мауэрлату двухскатной крыши нужно соблюдать следующие правила:

  • Крепить соединительные элементы к мауэрлату и стропилам нужно прочно и качественно.
  • Запилы в местах прилегания к мауэрлату должны быть очень точными, поскольку от этого будет зависеть надежность соединения.
  • В процессе монтажа стропил на мауэрлат при закреплении к прочим стропильным брусам, растяжкам, раскосам и другим деталям применяют пластины, металлические уголки, болты, шпильки и кронштейны, которые предназначены для данных целей.
  • Если монтаж осуществляется при помощи гаек и болтов, то необходимо использовать металлические пластины или шайбы, которые будут препятствовать затоплению гайки в древесине. Также для этих целей можно использовать обрезки фанеры.

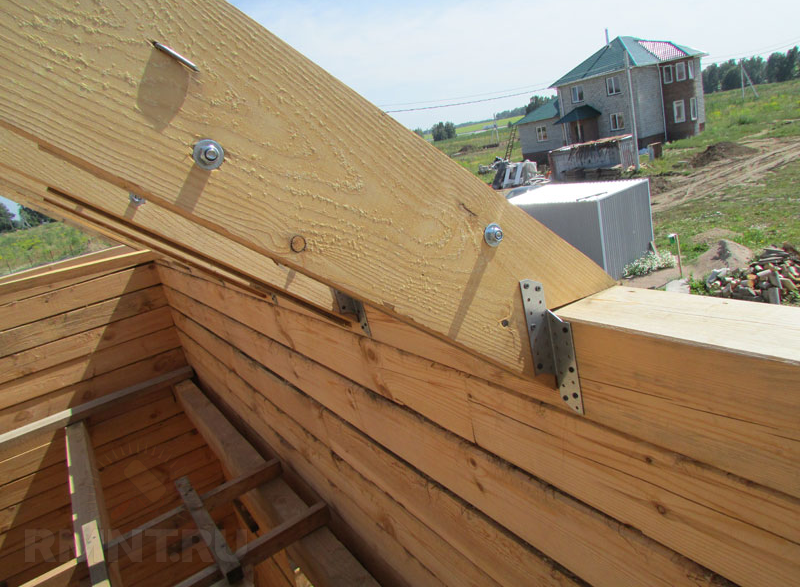

  • Для построек из дерева применяют скользящее крепление стропил к мауэрлату либо к верхним боковым бревнам.
  • Для того, чтобы при усадке стен здания стропила скользили по стене, применяются особые элементы – так называемые «салазки». Эту деталь нужно обязательно использовать при изготовлении мягкой кровли или покрытия из дорогой черепицы.

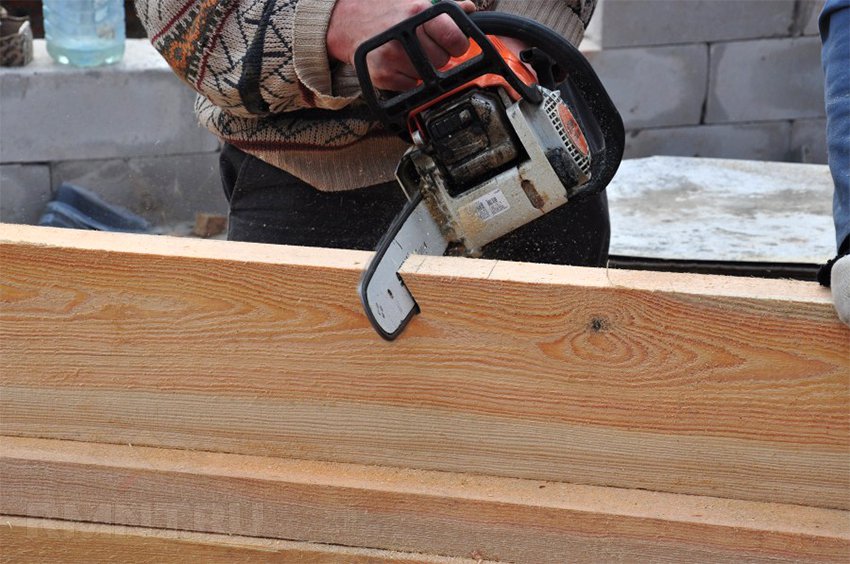

  • Для фиксации стропил нужно выполнять запиливание «седла» в месте примыкания стропил к мауэрлатному брусу. Это нужно для обеспечения надежного прилегания к поверхности бруса мауэрлата. Пользоваться шаблонами для выполнения запилов можно при уверенности, что все расстояния и размеры по периметру постройки максимально идентичны. В противном случае каждую стропильную ногу нужно подгонять отдельно. Следует отметить, что глубина запила не должна превышать ¼ ширины стропильных ног.

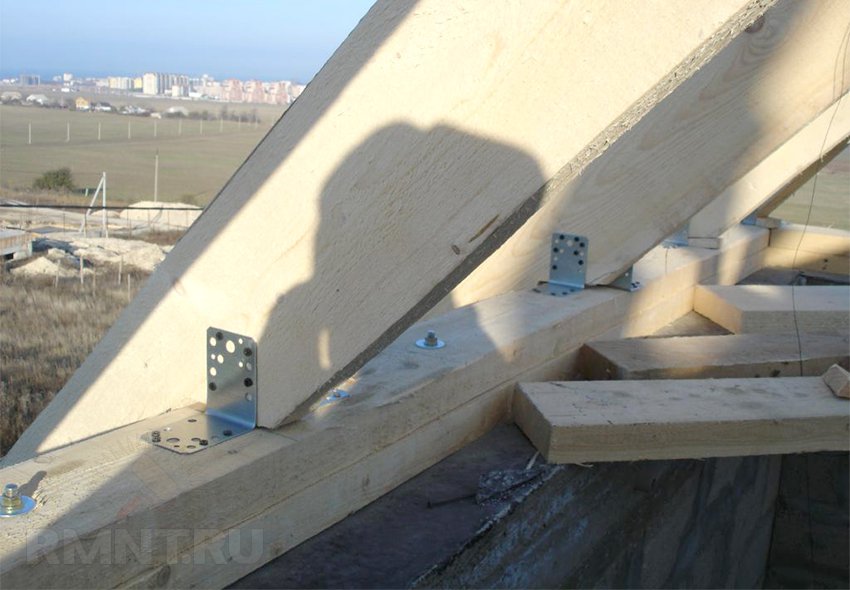

  • Чтобы крепление стропильных ног к мауэрлату было более прочным и надежным, необходимо применять специальные стальные уголки.

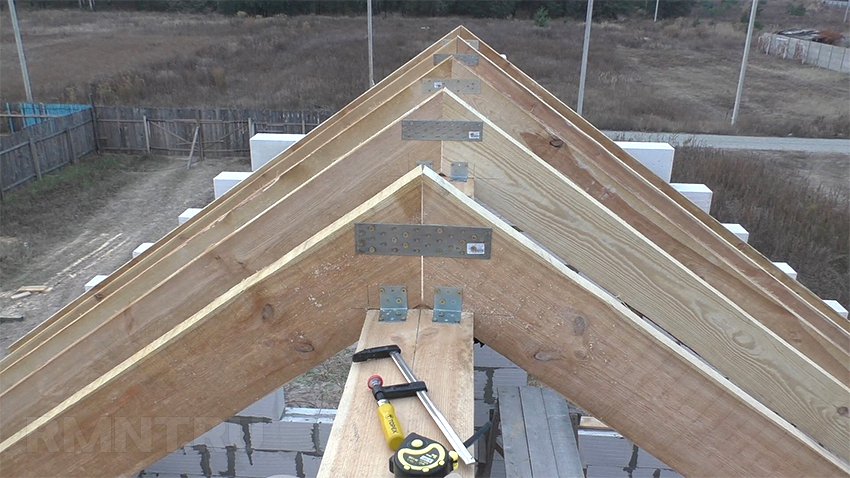

  • В коньковом прогоне стропила крепятся друг с другом встык. Фиксация осуществляется посредством стальных пластин.
Читать еще:  Утепление мансарды пеноплекс плюсы и минусы

Виды металлических креплений

Стропила крепятся к мауэрлату с помощью следующих элементов:

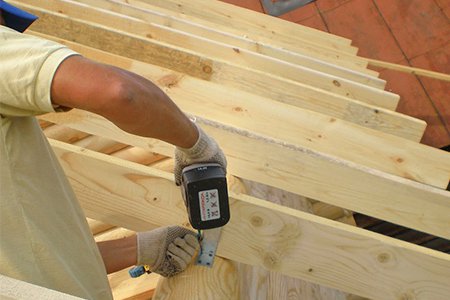

  • Металлический уголок. Его монтируют по бокам стропила и закрепляют с помощью саморезов.
  • Металлическая проволока, диаметр которой не превышает 6 миллиметров.
  • Скоба. Представляет собой изогнутый виде буквы «П» прут, имеющий удлинённую верхушку. Крепёж осуществляется с помощью молотка. При этом один конец скобы забивается в стропило, а другой — мауэрлат.
  • Металлические пластины. При меняются для фиксации стропил из железа. Крепятся с помощью саморезов или болтов с гайками.
  • Перфорированная монтажная лента. Может выполнять роль как основного, так и дополнительного крепления стропил к мауэрлатному брусу. Лента закрепляется с помощью гвоздей или шурупов. Она придает кровельной конструкции лучшую жесткость.
  • Кронштейны. При их использовании не нужно выполнять врезку на мауэрлате, благодаря чему несущая конструкция не ослабляется. Кронштейны изготавливают из оцинкованного металла толщиной 2 миллиметра. Этот элемент закрепляют с помощью анкерных болтов, шурупов или гвоздей.
  • Крепежи типаLK. Применяются, как правило, при закреплении стропил к кровельной конструкции. Фиксация этого крепежа выполняется посредством гвоздей и шурупов.
  • КронштейнWB. Крепится с помощью болтов и саморезов. Этот элемент позволяет применять стропила, имеющие нестандартные размеры.

Жесткое соединение стропил с мауэрлатом

Существует два вида крепления стропил: жесткое и скользящее. Жёсткое крепление применяется на зданиях, построенных из шлакоблока, кирпича или пеноблоков. Крепеж этого типа полностью исключает движение стропильной системы.

жесткое крепление стропил к мауэрлату фото

Жесткое крепление стропильных ног выполняется следующим образом:

  1. На стропиле выполняется запил. Его также называют посадочное седло.
  2. Стропила с запилами устанавливаются на мауэрлат и закрепляются с помощью гвоздей.
  3. Для жесткой фиксации гвозди следует вбивать по бокам стропильных ног крест – накрест. Также необходимо забить один гвоздь посередине.

Не рекомендуется применять жестокое крепление стропильных ног на деревянных зданиях, поскольку их стены дают усадку.

Также можно для подстраховки закрепить с обеих сторон стропильных ног металлические уголки с помощью гвоздей либо саморезов. Важно отметить, что запилы нужно делать ровными, т.е. не должно быть зазоров и перекосов.

Скользящее крепление стропил

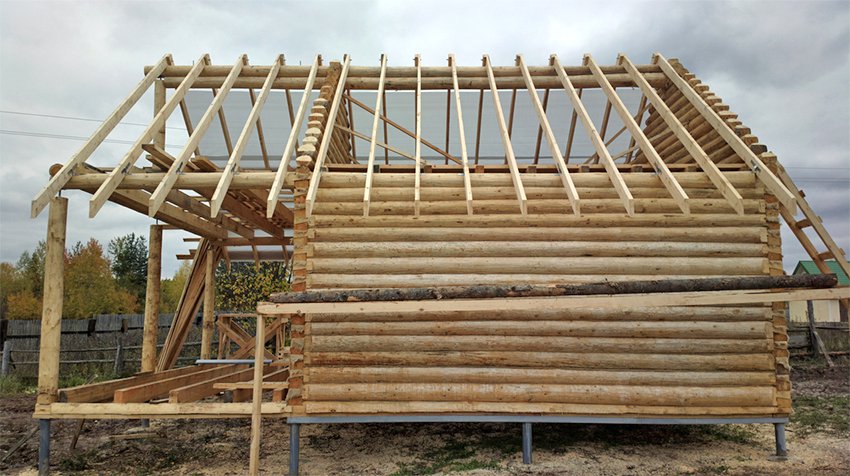

Шарнирное крепление стропил к мауэрлату обычно применяют на зданиях из бревен. Такое крепление не допускает перекоса конструкции крыши при усадке или деформации стен постройки.

Стены деревянных построек в любом случае деформируются под воздействием атмосферных явлений.

Благодаря скользящему креплению крыша остается ровной. Стена, опускаясь вниз, скользит про креплению и не тянет за собой кровельную конструкцию.

Скользящее крепление рекомендуется использовать в регионах с высоким уровнем влажности. Существуют открытые и закрытые скользящие крепежи.

В состав открытого крепления входят два элемента из металла: неподвижный уголок и направляющий. Уголок крепится к мауэрлатному брусу, а направляющая пластина к стропилам. Ход этого крепления составляет 60 – 160 мм.

Закрытое крепление – это неразборная конструкция из металла. Закрытый крепеж устроен практически так же, как и открытый. Отличие состоит в том, что закрытый крепеж монтируется в собранном виде.

При установке скользящих креплений необходимо следовать следующим рекомендациям:

  • Стропила должны выходить за стены постройки независимо от того, какой тип крепления используется.
  • Стропила должны иметь одинаковые размеры. Это значительно сократит время, необходимое на их подгонку и монтаж.
  • Стропильные ноги нужно монтировать параллельно друг другу. В таком случае шарнирное крепление не заклинит.

Из этого видео вы узнаете, как выполнить крепление стропил к мауэрлату:

Что такое мауэрлат: конструкция и установка своими руками

Конструкции скатных крыш разнообразны, но одним из компонентов системы кровли является мауэрлат. Эта часть крыши важна и выполняет несколько функций. Для правильного обустройства кровли подбирается вид мауэрлата, технология его монтажа и материалы.

Что такое мауэрлат и его функции

Конструкция кровли включает в себя множество функциональных элементов, так как обеспечивает защиту несущих стен здания. Одним из таких компонентов стропильной системы является мауэрлат, представляющий собой ряд или венец из бруса, уложенного на верхнюю часть стен. Мауэрлат соприкасается с верхней областью стен по всему периметру здания, что обеспечивает выполнение функций, возложенных на этот ряд бруса.

Мауэрлат имеет простую конструкцию

Простое устройство мауэрлата обеспечивает его функциональность и максимальную эффективность. Система брусьев служит для равномерного распределения веса кровли по всем стенам здания, что необходимо для предотвращения перекоса, деформации крыши. Это является первой функцией мауэрлата, а вторая заключается в удерживании и фиксации кровли на стенах.

К мауэрлату присоединяется стропильная система крыши

Из чего делают мауэрлат

Стропильная система крыш наиболее часто выполняется из древесины. Из этого же материала делают и мауэрлат. В деревянных домах роль мауэрлата может выполнять последний венец стен, который надёжно закреплён. В зданиях из газобетона, кирпича и других подобных материалов мауэрлат сооружают с помощью деревянных брусьев с определёнными параметрами, зависящими от габаритов стен.

Древесина высокого качества оптимальна для сооружения мауэрлата

Крепление мауэрлата к стенам осуществляется с помощью металлических анкеров. Для этого в кирпичной кладке закрепляют болты, длина которых больше толщины балок. Затем на досках отмечают места для отверстий, укладывают балки, вставляя концы болтов в отверстия. Сверху закручивают специальные гайки, надёжно фиксируя мауэрлат. Таким образом, для создания основы для стропильной системы необходимы деревянные брусья с сечением 150 или 200 мм, анкерные болты длиной больше, чем толщина бруса.

Монтаж мауэрлата кровли

Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

К стенам мауэрлат крепится анкерами, но возможны и другие крепления

Фиксация к кирпичной стене

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

    Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.

Брусья мауэрлата сращивают вдоль стен и скрепляют на углах

Концы болтов должны быть достаточно длинными для накручивания гаек

Мауэрлат также можно обработать защитной морилкой для предотвращения коррозии

Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

Ширина армопояса не должна превышать толщины стены

Видео: крепление мауэрлата на армопояс

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

Видео: сращивание брусьев

Внутренняя теплоизоляция мауэрлата

В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

Для утепления важно определить зоны, через которые поступает холод

Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

Особенности гидроизоляции

Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

Рубероид и битум являются популярным вариантом гидроизоляции

Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

В зависимости от варианта соединения кровли определяется тип крепления мауэрлата

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Мауэрлат для мансардной крыши имеет стандартную конструкцию

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Вальмовая кровля имеет четыре ската

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Для двускатной крыши мауэрлат можно крепить любым методом

Крепление стропил к мауэрлату

Стропильная система обязательно должна быть прочно зафиксирована на мауэрлате. Для этого можно использовать два варианта крепления: стальным уголком и гвоздями. В первом случае стальной уголок прибивается к стропилу тремя или одним гвоздём с каждой стороны в зависимости от необходимой степени подвижности. Второй метод более распространён и предполагает забивание двух гвоздей под прямым углом друг к другу, а третий гвоздь крепится вертикально.

Каждый метод обладает определенной степенью надёжности

Видео: крепление стропил к мауэрлату

Система мауэрлата требует тщательного устройства для обеспечения надёжности кровли. Поэтому важно рассчитать параметры этого компонента стропильной системы и выполнить монтаж в соответствии с технологией.

Ссылка на основную публикацию
Adblock
detector
